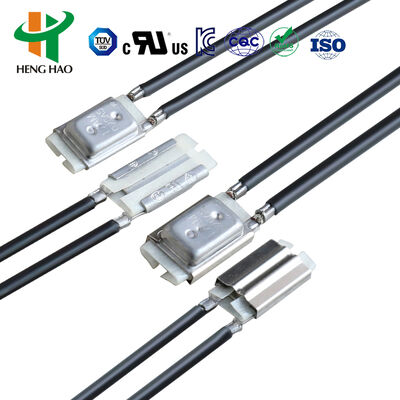

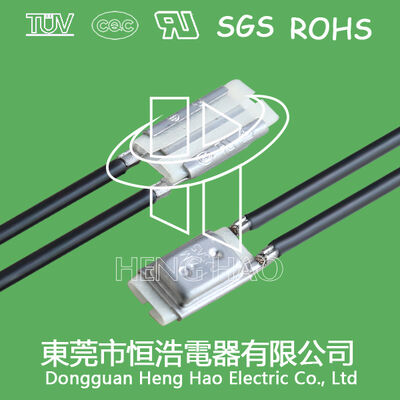

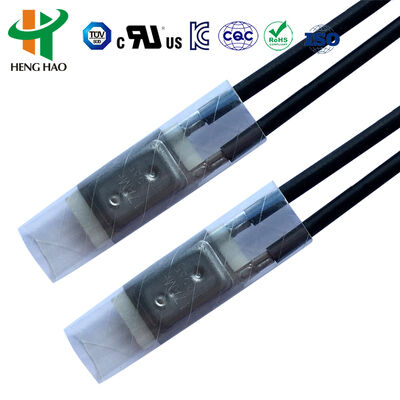

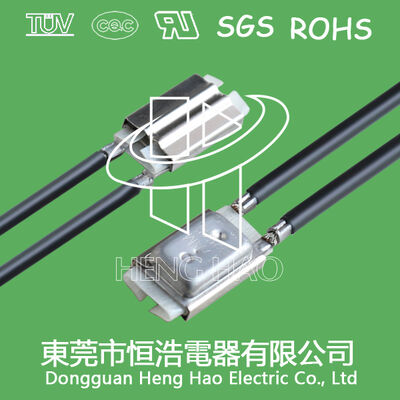

Commutateur de capteur de température pour le thermostat du transformateur 17AM
17AMH Vue d'ensemble du protecteur thermique
Le 17AMH est un protecteur thermique contre les surtensions, doté d'une conception compacte et d'une action rapide et précise.
Spécifications techniques
Rating électrique:Les réglages de tension sont les suivants: AC-125V 15A; AC-250V 10A; DC-16V 20A
Cycles de vie des contacts:AC-125V 15A, AC-250V 10A: > 10 000 cycles; AC-125V 5A: > 100 000 cycles
Température de fonctionnement:50 à 180°C
Tolérance à la température:Pour les appareils de type V, la valeur de l'échantillon doit être égale ou supérieure à:
Réinitialiser la température:10-45°C en dessous de la température de départ
Heures de travail:Plus de 10 000 cycles
Système de codage de la température
| Le code | Température (°C) | Le code | Température (°C) |
|---|
| 018 | 55°C | 032 | 125°C |
| 019 | 60°C | 033 | 130°C |
| 020 | 65°C | 034 | 135°C |
| 021 | 70°C | 035 | 140°C |
| 022 | 75°C | 036 | 145°C |
| 023 | 80°C | 037 | 150°C |
| 024 | 85°C | 038 | 155°C |
| 025 | 90°C | 039 | 160°C |
| 026 | 95°C | 040 | 165°C |
| 027 | 100°C | 041 | 170°C |
| 028 | 105°C | 042 | 175°C |
| 029 | 110°C | 043 | 180°C |
| 030 | 115°C | | |
| 031 | 120°C | | |
Applications
Convient pour les moteurs, les commutateurs de lampes fluorescentes, les transformateurs, les stratifiants, les systèmes d'éclairage, les machines d'étanchéité des couvertures et divers appareils ménagers.
Certifié avec les homologations UL, CQC, VDE et RoHS, remplacement compatible pour les protecteurs thermiques KLIXON 17AM.
Protègeurs thermiques miniatures de la série BH
Les protecteurs de la série BH offrent une protection contre le sur courant et la sur température avec une construction scellée, une faible résistance interne, un fonctionnement silencieux et une fonction de réinitialisation automatique.
Spécifications de la série BH
| Paramètre | Spécification |
|---|
| Classification électrique | Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
| Température ouverte | (30-150) ± 5°C; étapes de 5°C |
| Réinitialiser la température | 2/3 de la température d'action ± 15°C |
| Cycles de vie | 10, 000 cycles |
| Taille | L15 mm × W7,1 mm × H3,8 mm |
| Fil de plomb | #22 3266, longueur de 70 mm (personnalisable) |
| Certifications | La valeur de l'échantillon doit être déterminée conformément à la norme ISO/IEC 17041. |
Dimensions de la série BH
| Modèle | Le cas | Dimension (mm) | Voltage et courant | Fil de plomb |
|---|
| H20 | Plastique | 18.5 × 8 × 4 | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage. | #20 3135, 70 mm |
| H2O | Métal | 18.5x7.3x3. Je vous en prie.8 | Comme le H20 | #20 3135, 70 mm |
| H2O | Métal | 20 × 8 × 4 | Le régulateur de tension doit être utilisé. | # 16 3135 |
| BH-A1D | Métal | 15 fois 6,6 fois 3.2 | Les régulateurs de fréquences sont des régulateurs de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences. | Options #20/#22 |
| BH-B2D | Plastique | 15 fois 7,1 fois 3.8 | C' est la même chose que BH-A1D. | Options #20/#22 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. | Plastique | 15 fois 5,2 fois 2.4 | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | Les options AWG24# |
Applications
Les protecteurs thermiques de la série BH sont largement utilisés dans les moteurs de 1,5 ch, les appareils d'éclairage, les machines de soudage à onduleur, les alimentations par commutateur, les batteries rechargeables, les ballasts de lampes fluorescentes,outils électriques portables, et divers équipements électriques.
Tous les produits sont certifiés UL, CQC, TUV et RoHS pour assurer la qualité et la conformité réglementaire.
