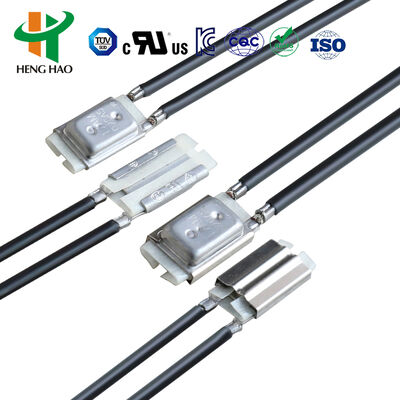

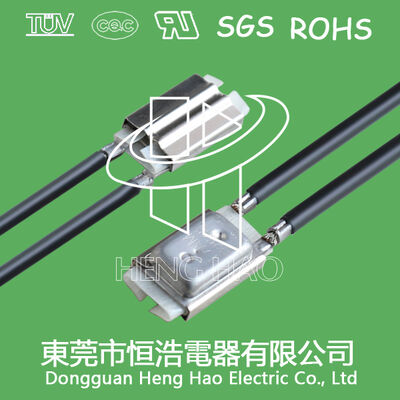

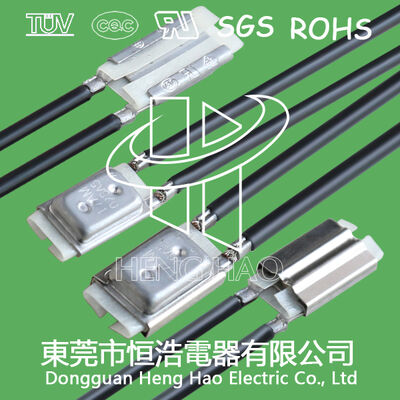

Thermostat à action rapide de la série BH pour transformateur 17AM020A3
Thermostat de la série BH / Protecteur thermique miniature / Thermostat à batterie rechargeable
Principe de fonctionnement et structure
Les thermostats de la série BW & BH offrent une protection fiable contre les conditions de surcourant et de surtempérature.et fonctionnalité de réinitialisation automatiqueLorsqu'un courant passe à travers l'élément bimetallique sensible à la température, des conditions anormales provoquent un changement d'état du bimetal, ouverture ou fermeture du circuit selon les besoins.La série BH offre une sécurité accrue sans décalage de température lors d'événements soudains à fort courant.
Spécifications techniques
| Paramètre |
Spécification |
| Classification électrique |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
| Température ouverte |
(30 à 150 °C) ± 5 °C; augmentation de 5 °C |
| Réinitialiser la température |
2/3 de la température d'action ± 15°C (des spécifications personnalisées sont disponibles) |
| Cycle de vie |
10, 000 opérations |
| Les dimensions |
L15 mm × W7,1 mm × H3,8 mm |
| Fil de plomb |
#22 3266, bout à demi tripping, longueur de 70 mm (longueur personnalisée disponible) |
| Numéro du dossier UL. |
E487478 |
| Le certificat CQC n° |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Le numéro du certificat TUV. |
B160592241002 |
Dimensions et variations du modèle
| Modèle |
Le cas |
Longueur (mm) |
Largeur (mm) |
Taille de l'appareil |
Voltage et courant |
Fil de plomb |
| H20 |
Plastique |
18.5 |
8 |
4 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, bout 5 mm à demi-trouble, longueur 70 mm (personnalisé disponible) |
| H2O |
Métal |
18.5 |
7.3 |
3.8 |
- |
- |
| H2O |
Métal |
20 |
8 |
4 |
Le régulateur de tension doit être utilisé. |
# 16 3135 |
| BH-A1D |
Métal |
15 |
6.6 |
3.2 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, #22 3266, #22 3135, fin de 5 mm à demi tripping, longueur de 70 mm (personnalisé disponible) |
| BH-B2D |
Plastique |
15 |
7.1 |
3.8 |
- |
- |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. |
Plastique |
15 |
5.2 |
2.4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
3266-AWG24#, 3135-AWG24# ou bande de nickel, longueur de 70 mm (disponible sur mesure) |
Applications et installation
Les protecteurs thermiques de la série BH constituent des dispositifs de sécurité efficaces et fiables pour diverses applications, notamment:
- 1.5 moteurs à chevaux
- Dispositifs d'éclairage et ballasts
- Machines de soudage à inverseurs
- Appareils électriques en mode commutateur
- Piles rechargeables
- Outils électriques portables
- Les lampes à incandescence
- Équipements et appareils électriques divers
Les modèles renforcés pouvant résister à une pression de 3,5 MPa conviennent à l'installation intégrée dans des moteurs revêtus de plastique.
Référence du code de température
| Le code |
Température |
Le code |
Température |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Protègeurs thermiques de la série BW et de la série H20/H21
Principe de fonctionnement et structure
Les protecteurs universels et améliorés des séries H20 et H21 sont dotés de grandes coques métalliques aux propriétés de conduction thermique.des supports conducteurs, les supports de fixation d'isolation, les bandes de contact fixes et les câbles résistants à la chaleur.l' élévation de la température ambiante déclenche l' élément bimetallique pour ouvrir rapidement les contacts et déconnecter le circuitLa réinitialisation automatique se produit lorsque les températures reviennent à un niveau de fonctionnement sûr.
Spécifications techniques
| Paramètre |
Spécification |
| Classification électrique |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
| Température ouverte |
(30 à 150 °C) ± 5 °C; augmentation de 5 °C |
| Réinitialiser la température |
2/3 de la température d'action ± 15°C (des spécifications personnalisées sont disponibles) |
| Cycle de vie |
10, 000 opérations |
| Résistance à la fermeture du contact |
≤ 50 mΩ |
| Résistance à l'isolation |
≥ 100 mΩ |
| La force électrique |
AC1500V/1min (pas de panne ou de flashover) |
| Numéro du dossier UL. |
E487478 |
| Le certificat CQC n° |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Le numéro du certificat TUV. |
B160592241002 |
Applications
Les protecteurs thermiques des séries H20 et H21 conviennent aux batteries rechargeables, aux ballasts, aux masseurs, aux micromotors, aux transformateurs, aux outils électriques, aux appareils de chauffage et à divers instruments.
Certificats:Il est conforme aux normes UL, CQC, TUV et RoHS.
