Commutateur thermique de surcharge de moteur bimétallique, capteurs de protection thermique de moteur électrique

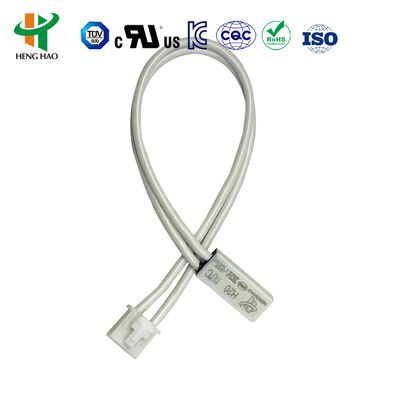

Image Grand : Commutateur thermique de surcharge de moteur bimétallique, capteurs de protection thermique de moteur électrique

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	HENGHAO
Certification:	UL,CQC,VDE,ROHS
Numéro de modèle:	BW9700

Conditions de paiement et expédition:

Quantité de commande min:	5000
Prix:	0.19 / pieces
Détails d'emballage:	1000pcs par carton
Délai de livraison:	7 jours
Conditions de paiement:	TTT, UNION DE CASH.LC.WEST
Capacité d'approvisionnement:	100000000PCS PAR MOIS

Contact

Commutateur thermique de surcharge de moteur bimétallique, capteurs de protection thermique de moteur électrique

description de

Cycle de vie:	100000 cycles	Tension et courant:	250V 16A
Type de contact:	normalement fermé ou normalement ouvert	Type de commutateur:	réinitialisation automatique ou réinitialisation manuelle
Plage de température:	0 à 250°C
Mettre en évidence:	commutateur de protection thermique de moteur , Commutateur de protection thermique

Commutateur de surcharge thermique du moteur bimétallique

Capteurs de protection thermique des moteurs électriques

Sensors thermiques et protecteurs bimetalliques de la série BW9700 pour moteurs

Principe de fonctionnement et structure

Le protecteur thermique de la série BW utilise une bande bimetallique spécialement conçue qui ne nécessite aucun mécanisme auxiliaire.L'élément bimetallique détecte directement le courant de chauffage et change rapidement d'état pour ouvrir ou fermer automatiquement les contacts électriques, offrant une protection fiable contre la surchauffe et la surcharge.

Applications

Largement utilisé dans les moteurs électriques et les équipements électriques, notamment:

Systèmes électriques de couverture et de paroi chaude
Moteurs de laveuses et moteurs de machines à lait de soja
Moteurs de ventilation et moteurs de climatisation
Moteurs fractionnés et moteurs à courant continu
Moteurs sans balai AC et pompes à eau
Transformateurs et redresseurs
Systèmes d'éclairage et piles rechargeables
Appareils électriques de chauffage

Spécifications techniques

Type de contact: normalement fermé et normalement ouvert
Le système de régulation de l'alimentation doit être équipé d'un système de régulation de l'alimentation.
Résistance du circuit: ≤ 50 mΩ (valeur initiale)
Résistance à l'isolation: ≥ 100 mΩ
Plage de température d'action: 40 à 150°C

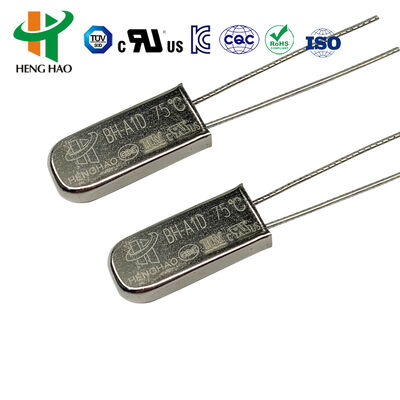

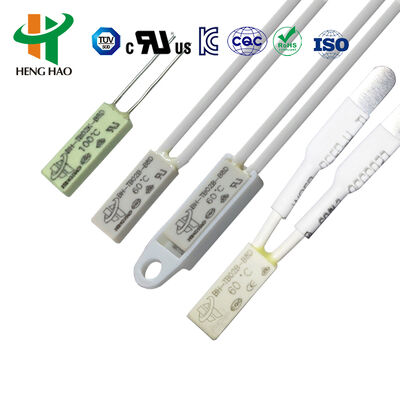

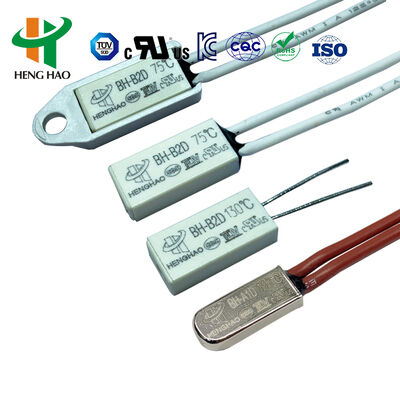

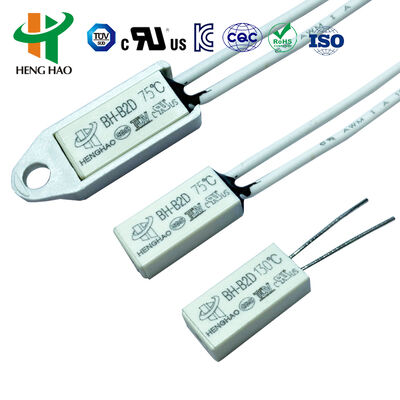

Options de boîtier: boîtier métallique et boîtier en plastique
Durée de vie: ≥ 10 000 cycles

Dimensions et modèles

Modèle	L (mm)	Le numéro de série	H (mm)	Classification électrique	Fil de plomb (mm)
Métal BW	20	7.5	3.8	Les réglages doivent être effectués à l'aide d'un système de freinage.	AWG#22,AWG#18 fil de silicone à haute température L1=L2=70mm, ou selon les exigences personnalisées
Métal BW	20	8.0	4.1	Pour les appareils à commande numérique	AWG#22,AWG#18 fil de silicone à haute température L1=L2=70mm, ou selon les exigences personnalisées
Plastique BW	20	8.0	4.0	Les réglages doivent être effectués à l'aide d'un système de freinage.	AWG#22,AWG#18 fil de silicone à haute température L1=L2=70mm, ou selon les exigences personnalisées

Spécifications de la température

Le code	Temps ouvert.	Réinitialisez la température.	Le code	Temps ouvert.	Réinitialisez la température.
40	40°C ± 5°C	≥ 30°C	100	100°C ± 5°C	70 ± 10°C
45	45°C ± 5°C	≥ 30°C	105	105°C ± 5°C	70 ± 12°C
50	50°C ± 5°C	≥ 30°C	110	110°C ± 5°C	75 ± 12°C
55	55°C ± 5°C	≥ 30°C	115	115°C ± 5°C	80 ± 12°C
60	60°C ± 5°C	40 ± 10°C	120	120°C ± 5°C	85 ± 12 °C
65	65°C ± 5°C	45 ± 10 °C	125	125°C ± 5°C	90 ± 12°C
70	70°C ± 5°C	50 ± 10°C	130	130°C ± 5°C	95 ± 12°C
75	75°C ± 5°C	55 ± 10 °C	135	135°C ± 5°C	100 ± 12°C
80	80°C ± 5°C	60 ± 10°C	140	140°C ± 5°C	105 ± 12°C
85	85°C ± 5°C	65 ± 10 °C	145	145°C ± 5°C	110 ± 12°C
90	90°C ± 5°C	70 ± 10°C	150	150°C ± 5°C	115 ± 12°C
95	95°C ± 5°C	75 ± 10 °C

Avantages concurrentiels

Taille compacte pour une installation facile
Bande bimetallique à action rapide avec réponse rapide
Durée de vie prolongée supérieure à 10 000 cycles
Prévient les fuites lors du processus d'imprégnation sous vide
Remplacement direct des modèles SENSATA 17AM, 7AM et SEKI ST-22

Dessin technique
