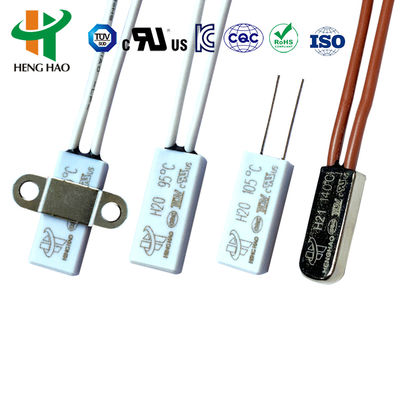

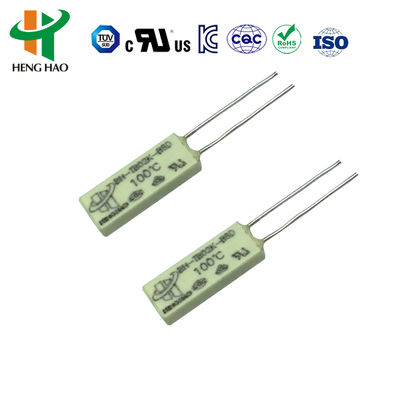

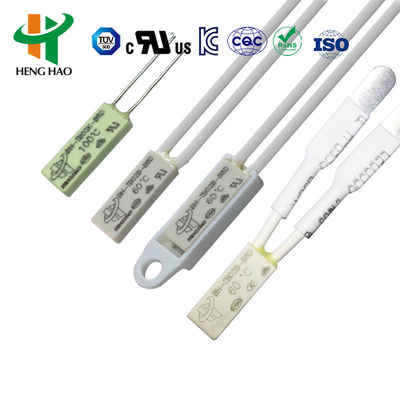

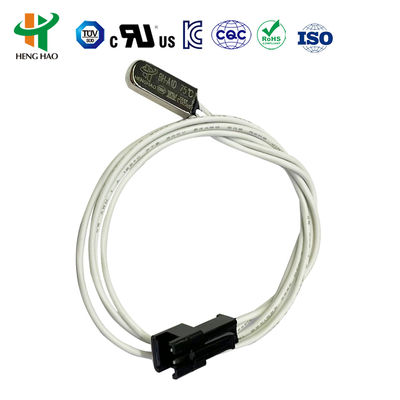

Commutateur de protection thermique de BW-ABS, métal/interrupteur thermique bimétallique boîtier en plastique

Interrupteur de protection thermique BW-ABS, interrupteur thermique bimétallique à boîtier métal/plastique

Principe et structure du protecteur thermique de la série BW
Le protecteur thermique de la série BW utilise une géométrie spécifique d'une lame bimétallique, sans institutions auxiliaires, uniquement par la propre détection par la lame bimétallique d'un léger courant de chauffage, des changements rapides de l'état de l'élément bimétallique, une commande directe du contact, une coupure automatique et un traitement du circuit, une protection contre la surchauffe, une protection contre les surcharges.

Application du protecteur thermique de la série BW
Il est largement utilisé dans les moteurs électriques et les équipements électriques tels que les couvertures chauffantes, les murs chauffants, les moteurs de lave-linge, les moteurs de machines à lait de soja, les moteurs de ventilateurs, les moteurs de climatiseurs, les moteurs fractionnaires, les moteurs à courant continu, les moteurs sans balais à courant alternatif, les pompes à eau, les transformateurs, les redresseurs, l'éclairage, les batteries rechargeables, les appareils de chauffage électriques, etc.

Spécifications du protecteur thermique de la série BW 1. Type de contact : Normalement fermé et Normalement ouvert
2. Caractéristiques électriques : 10A/AC120V ; 8A/AC250V ; 10A/AC250V ; 16A/AC250V
3. Résistance du circuit : ≤50mΩ (valeur initiale)
4. Résistance d'isolement : ≥100mΩ
5. Plage de température d'action : 40~150℃

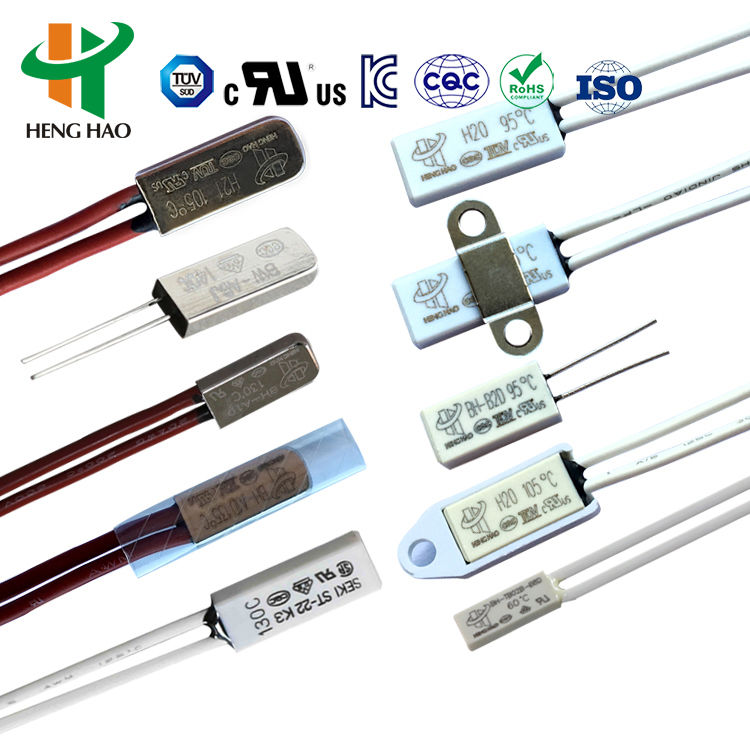

6. Boîtier : boîtier métallique et boîtier en plastique
7. Durée de vie : ≥10 000 fois
8. Taille :
Modèle

Code


1. Petite taille et installation facile
2. Lame bimétallique rapide, réaction rapide
3. La durée de vie est supérieure à 10 000 fois
4. Prévention contre les fuites du processus d'imprégnation sous vide
5. Remplace SENSATA 17AM 7AM, SEKI ST-22 etc.
Schéma de la série BW
