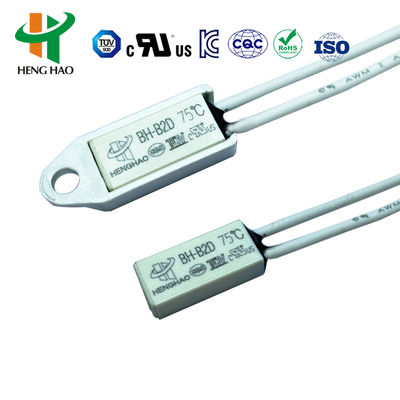

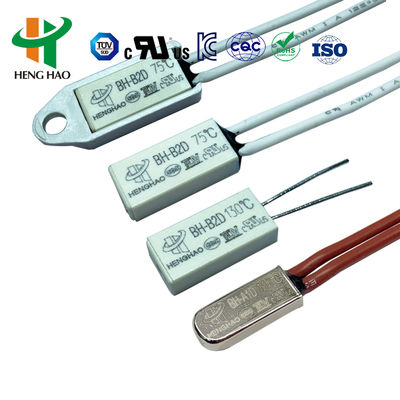

Protecteur thermique de courant ascendant de moteur du commutateur KSD9700 de surcharge moteur normalement fermé/ouvert

Interrupteur thermique de moteur normalement fermé/ouvert KSD9700, protecteur thermique de moteur

Principe et structure du protecteur thermique de la série BW
Le protecteur thermique de la série BW utilise une géométrie spécifique d'une lame bimétallique, sans institutions auxiliaires, uniquement par la lame bimétallique elle-même qui détecte un léger courant de chauffage, des changements rapides de l'état de l'élément bimétallique, entraînant directement la coupure automatique du contact et le traitement du circuit, la protection contre la surchauffe, la protection contre les surcharges.

Application du protecteur thermique de la série BW
Il est largement utilisé dans les moteurs électriques et les équipements électriques tels que les couvertures chauffantes, les murs chauffants, les moteurs de lave-linge, les moteurs de machines à lait de soja, les moteurs de ventilateurs, les moteurs de climatiseurs, les moteurs fractionnaires, les moteurs à courant continu, les moteurs sans balais à courant alternatif, les pompes à eau, les transformateurs, les redresseurs, l'éclairage, les batteries rechargeables, les appareils de chauffage électriques, etc.

Caractéristiques du protecteur thermique de la série BWSpécifications
1. Type de contact : Normalement fermé et Normalement ouvert
2. Puissance électrique : 10A/AC120V ; 8A/AC250V ; 10A/AC250V ; 16A/AC250V
3. Résistance du circuit : ≤50mΩ (Valeur initiale)
4. Résistance d'isolement : ≥100mΩ
5. Plage de température d'action : 40~150℃
6. Boîtier : boîtier métallique et boîtier en plastique
7. Durée de vie : ≥10 000 fois
8. Taille :

9. Tableau des températures d'ouverture et de réinitialisation


Avantage concurrentiel du protecteur thermique BW
1. Petite taille et installation facile
2. Lame bimétallique rapide, réaction rapide
3. La durée de vie est supérieure à 10 000 fois
4. Prévention contre les fuites du processus d'imprégnation sous vide
5. Remplace SENSATA 17AM 7AM, SEKI ST-22, etc.
Schéma de la série BW
