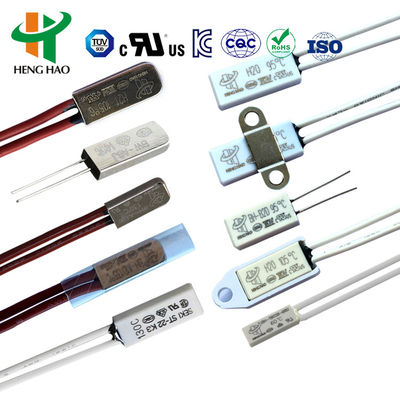

Contrôleur de température SEKI ST-22 Commutateur de température ST-22 Commutateur thermique ST-22 SEKI
Les séries BW & BH qui peuvent protéger contre le sur-courant et la sur-température sont scellées fermement, la résistance interne est faible, aucun bruit et réinitialisées automatiquement.Lorsque le courant traverse le bimetal qui est sensible à la température et au courant, l'état du bimetal sera modifié par une température ou un courant excessifs pour couper le circuit ou le mettre en marche.Comme il n'y a pas de retard d'effet de température dans le cas d'un courant soudain.
Le numéro ST-22protecteur thermiqueSpécification
Rating électrique:
| Classification électrique |
Les réglages de tension sont définis comme suit: |
| Température à ciel ouvert |
(30 à 150) ± 5°C; 5°C par étape |
| Réinitialiser la température |
2/3 de la température d'action avec une tolérance de ±15°C. La température de réinitialisation peut également être fournie selon les exigences du client. |
| Durée de vie |
10000 fois |
| Taille |
L15 mm W7,1 mm H3,8 mm |
| Fil de plomb |
# 22 3266, bout de demi-tripping, la longueur est de 70 mm, ou selon les besoins du client |
| Numéro de fichier UL |
E487478 |
| Numéro du certificat CQC |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Numéro du certificat TUV |
B160592241002 |
Protecteurs thermiques de la série ST-22Dimension
| Modèle |
Le cas |
Longueur ((mm) |
largeur ((mm) |
Hauteur (mm) |
Vol. & Actuel |
Fil de plomb |
| H20 |
Plastique |
18.5 |
8 |
4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
#20 3135, bout de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| H2O |
Métal |
18.5 |
7.3 |
3.8 |
| H2O |
Métal |
20 |
8 |
4 |
Le régulateur de tension doit être utilisé. |
# 16 3135 |
| BH-A1D |
Métal |
15 |
6.6 |
3.2 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, #22 3266, #22 3135, fin de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| BH-B2D |
Plastique |
15 |
7.1 |
3.8 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. |
Plastique |
15 |
5.2 |
2.4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
3266-AWG24#, 3135-AWG24# ou bande de nickel normalement, longueur est de 70 mm ou selon les besoins du client |
Le numéro ST-22protecteur thermiqueApplication et instruction
ST-22 protecteur thermique, protecteur de sécurité efficace fiable et des dispositifs d'alarme sont largement utilisés dans divers types de moteurs de 1,5 chevaux, protecteur thermique, machine de soudage à onduleur, commutateur de puissance,protecteur thermique, les ballasts de lampes fluorescentes, les protecteurs thermiques, les appareils électriques et autres équipements électriques pour prévenir le surcourant et la surchauffe causés par un état de travail anormal.Des types renforcés pouvant résister à une pression de 3.5 MPa sont adaptés à l'installation d'un moteur revêtu de plastique.
| Le code |
Température |
Le code |
Température |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Protecteur thermique ST-22
Le numéro ST-22protecteur thermiquePrincipe et structure
Les protecteurs universels et améliorés de série H20, H21 avec un grand boîtier métallique sont composés d'un boîtier métallique thermiquement conducteur, de pièces bimetalliques soudées avec un point de contact en alliage d'argent,support conducteurEn cas de fonctionnement anormal, en même temps que l'augmentation de la température ambiante à la valeur définie,les pièces bimetalliques ont une action rapideLorsque l'appareil est refroidi à la température requise pour un fonctionnement sûr, le point de contact se ferme automatiquement et reprend son fonctionnement normal.
Protecteur thermique de la série H20, H21Spécification
| Classification électrique |
Les réglages de tension sont définis comme suit: |
| Température à ciel ouvert |
(30 à 150) ± 5°C; 5°C par étape |
| Réinitialiser la température |
2/3 de la température d'action avec une tolérance de ±15°C. La température de réinitialisation peut également être fournie selon les exigences du client. |
| Durée de vie |
10000 fois |
| Résistance de fermeture du contact: |
≤ 50 mΩ |
| Résistance à l'isolation: |
≥ 100 mΩ |
| Puissance électrique: |
- AC1500V/1min exempt de phénomènes de panne et de flashover.
|
| Numéro de fichier UL |
E487478 |
| Numéro du certificat CQC |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Numéro du certificat TUV |
B160592241002 |
Protecteur thermique de la série H20,H21s Dimension
| Modèle |
Le cas |
Longueur ((mm) |
largeur ((mm) |
Hauteur (mm) |
Vol. & Actuel |
Fil de plomb |

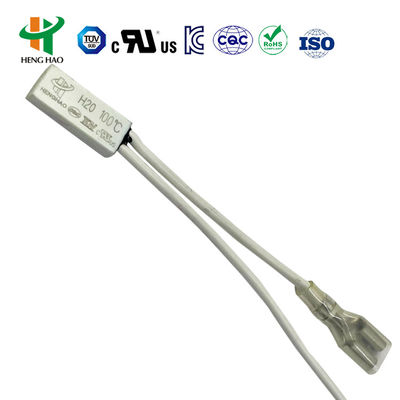

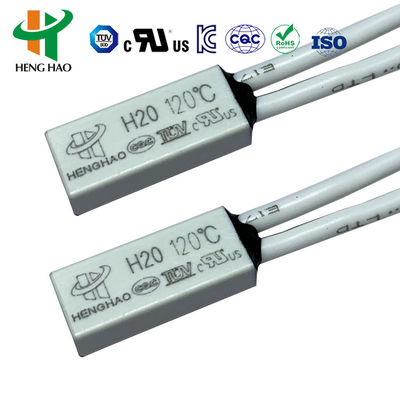

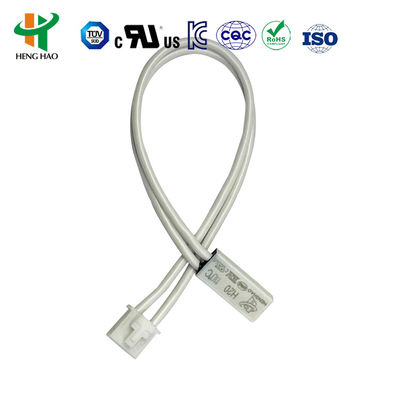

| H20 |
Plastique |
18.5 |
8 |
4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
#20 3135, bout de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| H2O |
Métal |
18.5 |
7.3 |
3.8 |
| H2O |
Métal |
20 |
8 |
4 |
Le régulateur de tension doit être utilisé. |
# 16 3135 |
| BH-A1D |
Métal |
15 |
6.6 |
3.2 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, #22 3266, #22 3135, fin de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| BH-B2D |
Plastique |
15 |
7.1 |
3.8 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. |
Plastique |
15 |
5.2 |
2.4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
3266-AWG24#, 3135-AWG24# ou bande de nickel normalement, longueur est de 70 mm ou selon les besoins du client |
H20, H21Protègeurs de température de série
La série H20, H21 s'applique à la batterie rechargeable, au ballast, au masseur, au micro-moteur, au transformateur, aux outils électriques, aux appareils et instruments thermoélectriques, etc.
L'approbation de certification UL,CQC,TUV et RoHS du produit.
