Commutateur à température réglée KSD9700 Commutateur à température réglée Kw9700
Principe et structure du protecteur de température KSD9700
Les protecteurs universels et améliorés des séries H20 et H21 avec un grand boîtier métallique sont composés d'un boîtier métallique thermiquement conducteur, de pièces bimetalliques soudées avec un point de contact en alliage d'argent,support conducteurEn cas de fonctionnement anormal, lorsque la température de l'environnement augmente à la valeur définie,les pièces bimetalliques ont une action rapideLorsque le dispositif se refroidit à la température de fonctionnement sûre, le point de contact se ferme automatiquement et reprend le fonctionnement normal.
Spécifications du protecteur thermique de la série H20/H21
| Classification électrique |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
| Température ouverte |
(30 à 150) ± 5°C; 5°C par étape |
| Réinitialiser la température |
2/3 de la température d'action avec une tolérance de ±15°C. La température de réinitialisation peut également être fournie selon les exigences du client. |
| Temps de vie |
10000 fois |
| Résistance à la fermeture du contact |
≤ 50 mΩ |
| Résistance à l'isolation |
≥ 100 mΩ |
| La force électrique |
AC1500V/1min exempt de phénomènes de panne et de flashover |
| Numéro du dossier UL |
E487478 |
| Numéro du certificat CQC |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Numéro du certificat TUV |
B160592241002 |
KSD9700 Dimensions du régulateur de température
| Modèle |
Le cas |
Longueur (mm) |
Largeur (mm) |
Taille de l'appareil |
Voltage et courant |
Fil de plomb |
| H20 |
Plastique |
18.5 |
8 |
4 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, fin 5mm demi-tripping, la longueur est de 70mm, ou selon les exigences du client |
| H2O |
Métal |
18.5 |
7.3 |
3.8 |
- |
- |
| H2O |
Métal |
20 |
8 |
4 |
Le régulateur de tension doit être utilisé. |
# 16 3135 |
| BH-A1D |
Métal |
15 |
6.6 |
3.2 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, #22 3266, #22 3135, fin 5mm demi-tripping, la longueur est de 70mm, ou selon les exigences du client |
| BH-B2D |
Plastique |
15 |
7.1 |
3.8 |
- |
- |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. |
Plastique |
15 |
5.2 |
2.4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
3266-AWG24#, 3135-AWG24# ou bande de nickel normalement, longueur 70 mm ou selon les exigences du client |
Applications pour les protecteurs de température de la série H20/H21
Les séries H20 et H21 sont applicables aux batteries rechargeables, aux ballasts, aux masseurs, aux micromotors, aux transformateurs, aux outils électriques, aux appareils électriques thermiques et aux instruments.
Types d'opération
Type de réinitialisation manuelle
Lorsque la température atteint la plage de température d'action, elle saute rapidement et le disque mobile se déconnecte.Lorsque la température diminue à un point de température fixe, le point de contact ne peut pas être réinitialisé avant de reconnecter le circuit en appuyant sur le bouton de réinitialisation.réalisation de la connexion ou de la déconnexion du circuit et redémarrage du circuit par réinitialisation manuelle.
Notes importantes:1. Ce type de thermostat de réinitialisation manuelle peut se réinitialiser lorsque la température diminue de 20°C après une action instantanée en appuyant sur le bouton de réinitialisation. Une force de 4-6 N est recommandée; veuillez ne pas utiliser trop de force.Pour assurer un fonctionnement normal, la distance entre le bouton de réinitialisation et le couvercle de fermeture ne doit pas être inférieure à 20,4 mm.
Type de réinitialisation automatique
Lorsque la température atteint la plage de température d'action, elle saute rapidement et le disque mobile se déconnecte.Lorsque la température diminue à un point de température fixe, le point de contact peut être réinitialisé automatiquement et commencer à fonctionner.
Le produit est certifié UL, CQC, TUV et RoHS.

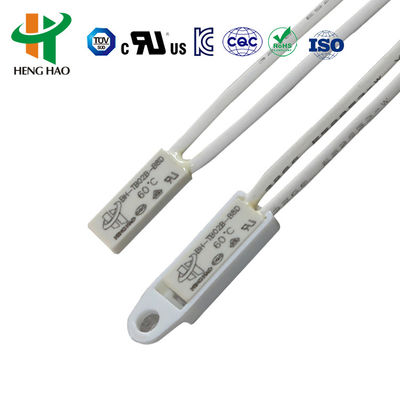

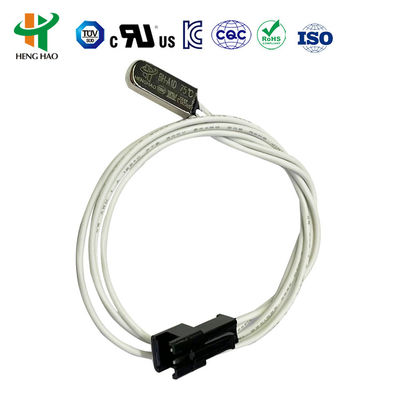

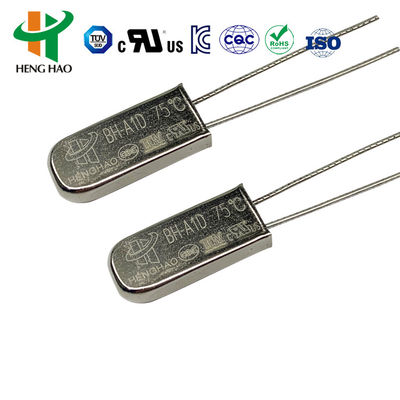

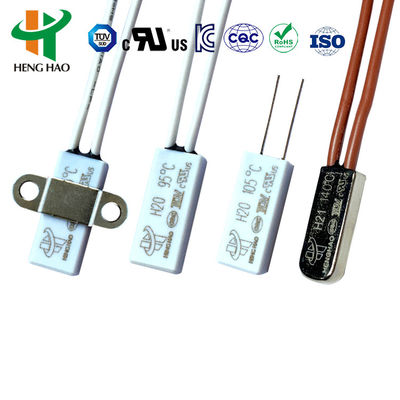

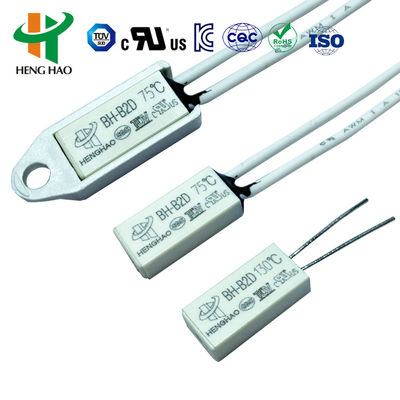

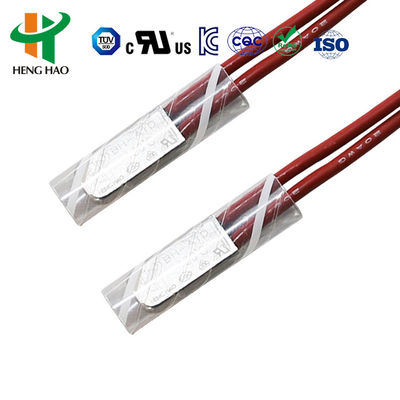

Images du produit
