Le thermostat KSD9700 est un thermostat bimétallique à action rapide.

Thermostat bimétallique KSD9700 avec mécanisme à action rapide pour un contrôle et une protection fiables de la température.

Documentation technique H21 H20

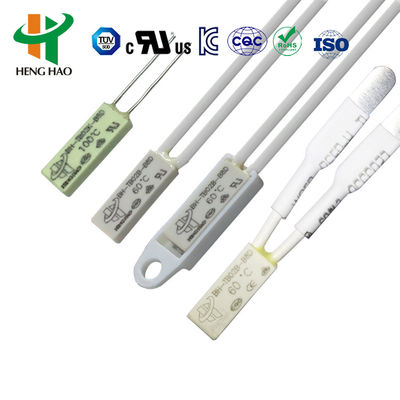

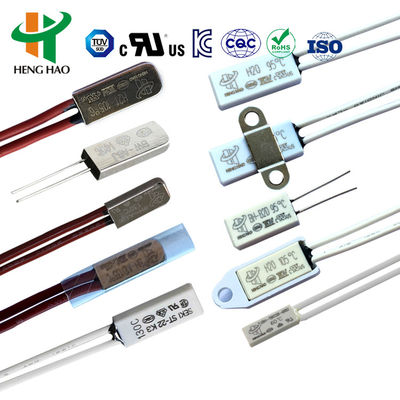

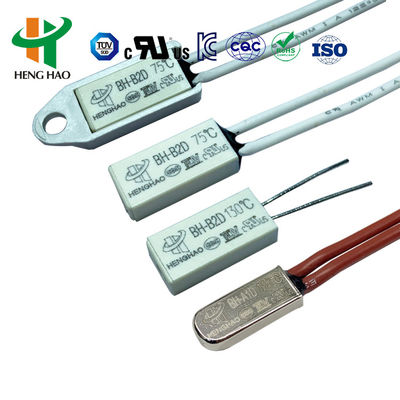

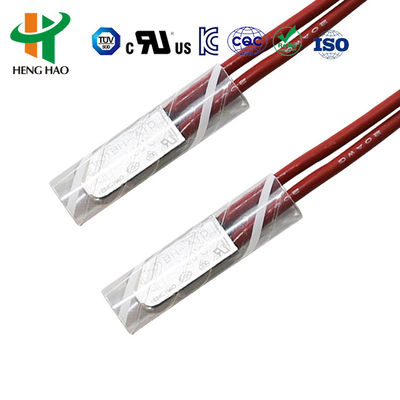

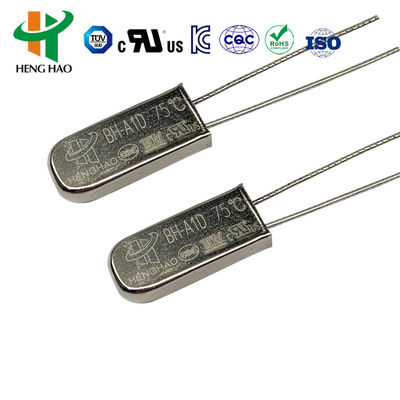

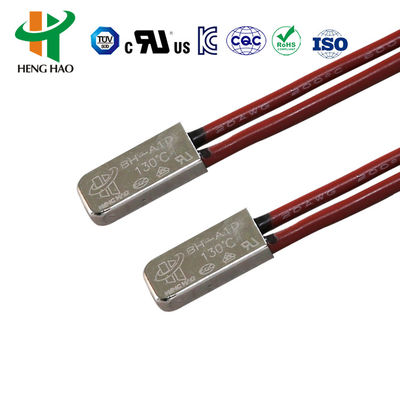

Les protecteurs universels et améliorés des séries H20, H21 avec un grand boîtier métallique sont composés d'un boîtier métallique conducteur de chaleur, de pièces bimétalliques soudées avec un contact en alliage d'argent, d'un support conducteur, d'un support de fixation isolant, d'une bande de contact fixe et d'un câble résistant à la chaleur.

En cas de fonctionnement anormal, lorsque la température ambiante atteint la valeur de consigne, les pièces bimétalliques agissent rapidement, ouvrent le contact et déconnectent le circuit. Lorsque l'appareil refroidit à une température de fonctionnement sûre, le contact se ferme automatiquement et le fonctionnement normal reprend.

Les séries H20, H21 sont applicables aux batteries rechargeables, ballasts, masseurs, micro-moteurs, transformateurs, outils électriques, appareils électriques chauffants et instruments.

Type à réinitialisation manuelle : Les composants de détection de température sont constitués d'une bande bimétallique. Lorsque la température atteint la plage d'action, elle saute rapidement et le disque mobile se déconnecte. Lorsque la température descend à un point fixe, le contact ne peut pas être réinitialisé tant que le circuit n'est pas reconnecté en appuyant sur le bouton de réinitialisation.

Notes importantes :

• Les thermostats à réinitialisation manuelle peuvent se réinitialiser lorsque la température baisse de 20°C après l'action rapide en appuyant sur le bouton de réinitialisation avec une force de 4-6 N
• Ne pas utiliser une force excessive
• Assurer le bon fonctionnement en maintenant une distance minimale de 20,4 mm entre le bouton de réinitialisation et le couvercle de fermeture

Type à réinitialisation automatique : Les composants de détection de température sont constitués d'une bande bimétallique. Lorsque la température atteint la plage d'action, elle saute rapidement et le disque mobile se déconnecte. Lorsque la température descend à un point fixe, le contact se réinitialise automatiquement et le fonctionnement reprend.

Le produit est certifié UL, CQC, TUV et RoHS.
