Le régulateur thermique de l'appareil est utilisé pour réguler la température de l'appareil.
Les séries BW & BH qui peuvent protéger contre le sur-courant et la sur-température sont scellées fermement, la résistance interne est faible, aucun bruit et réinitialisées automatiquement.Lorsque le courant traverse le bimetal qui est sensible à la température et au courant, l'état du bimetal sera modifié par une température ou un courant excessifs pour couper le circuit ou le mettre en marche.Comme il n'y a pas de retard d'effet de température dans le cas d'un courant soudain.
Le système de contrôle de la qualitéthermostat à action rapideSpécification
Rating électrique:
| Classification électrique |
Les réglages de tension sont définis comme suit: |
| Température à ciel ouvert |
(30 à 150) ± 5°C; 5°C par étape |
| Réinitialiser la température |
2/3 de la température d'action avec une tolérance de ±15°C. La température de réinitialisation peut également être fournie selon les exigences du client. |
| Durée de vie |
10000 fois |
| Taille |
L15 mm W7,1 mm H3,8 mm |
| Fil de plomb |
# 22 3266, bout de demi-tripping, la longueur est de 70 mm, ou selon les besoins du client |
| Numéro de fichier UL |
E487478 |
| Numéro du certificat CQC |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Numéro du certificat TUV |
B160592241002 |
Protecteurs thermiques de la série BHDimension
| Modèle |
Le cas |
Longueur ((mm) |
largeur ((mm) |
Hauteur (mm) |
Vol. & Actuel |
Fil de plomb |
| H20 |
Plastique |
18.5 |
8 |
4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
#20 3135, bout de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| H2O |
Métal |
18.5 |
7.3 |
3.8 |
| H2O |
Métal |
20 |
8 |
4 |
Le régulateur de tension doit être utilisé. |
# 16 3135 |

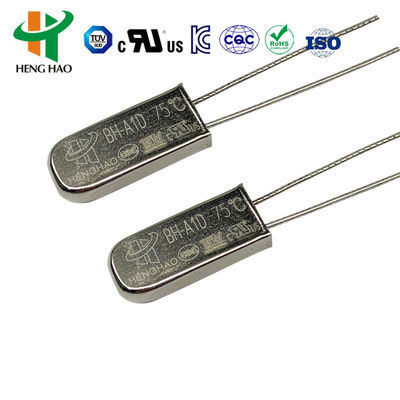

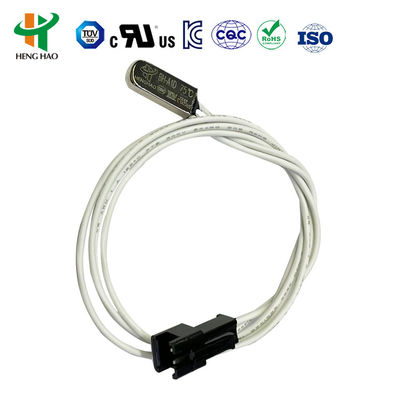

| BH-A1D |
Métal |
15 |
6.6 |
3.2 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, #22 3266, #22 3135, fin de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|

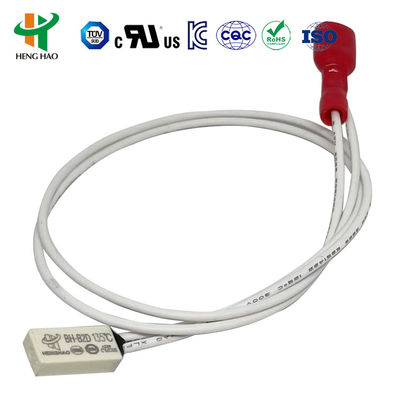

| BH-B2D |
Plastique |
15 |
7.1 |
3.8 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. |
Plastique |
15 |
5.2 |
2.4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
3266-AWG24#, 3135-AWG24# ou bande de nickel normalement, longueur est de 70 mm ou selon les besoins du client |
Le système de contrôle de la qualitéthermostat à action rapideApplication et instruction
BW-ABS thermostat à action rapide, protecteur de sécurité efficace et fiable et dispositifs d'alarme sont largement utilisés dans divers types de moteurs de 1,5 chevaux, thermostat à action rapide, machine de soudage à onduleur,puissance de commutationthermostat à action rapide, ballasts de lampes fluorescentes, thermostat à action rapide, appareils électriques et autres équipements électriques pour prévenir le surcourant et la surchauffe causés par un état de travail anormal.Les types renforcés pouvant résister à une pression de 3,5 MPa sont adaptés à l'installation intégrée d'un moteur revêtu de plastique.
| Le code |
Température |
Le code |
Température |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|

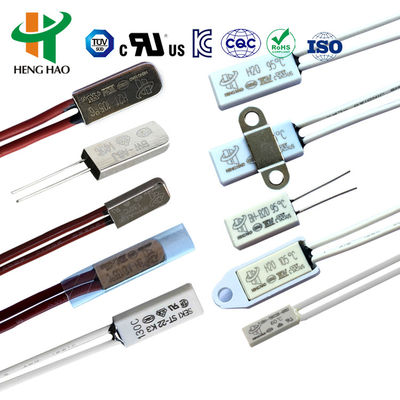

Thermostat de la série H20, H21Principe et structure
Les protecteurs universels et améliorés de série H20, H21 avec un grand boîtier métallique sont composés d'un boîtier métallique thermiquement conducteur, de pièces bimetalliques soudées avec un point de contact en alliage d'argent,support conducteurEn cas de fonctionnement anormal, en même temps que l'augmentation de la température ambiante à la valeur définie,les pièces bimetalliques ont une action rapideLorsque l'appareil est refroidi à la température requise pour un fonctionnement sûr, le point de contact se ferme automatiquement et reprend son fonctionnement normal.
Protecteur thermique de la série H20, H21Spécification
| Classification électrique |
Les réglages de tension sont définis comme suit: |
| Température à ciel ouvert |
(30 à 150) ± 5°C; 5°C par étape |
| Réinitialiser la température |
2/3 de la température d'action avec une tolérance de ±15°C. La température de réinitialisation peut également être fournie selon les exigences du client. |
| Durée de vie |
10000 fois |
| Résistance de fermeture du contact: |
≤ 50 mΩ |
| Résistance à l'isolation: |
≥ 100 mΩ |
| Puissance électrique: |
- AC1500V/1min exempt de phénomènes de panne et de flashover.
|
| Numéro de fichier UL |
E487478 |
| Numéro du certificat CQC |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Numéro du certificat TUV |
B160592241002 |
Protecteur thermique de la série H20,H21s Dimension
| Modèle |
Le cas |
Longueur ((mm) |
largeur ((mm) |
Hauteur (mm) |
Vol. & Actuel |
Fil de plomb |
| H20 |
Plastique |
18.5 |
8 |
4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
#20 3135, bout de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| H2O |
Métal |
18.5 |
7.3 |
3.8 |
| H2O |
Métal |
20 |
8 |
4 |
Le régulateur de tension doit être utilisé. |
# 16 3135 |
| BH-A1D |
Métal |
15 |
6.6 |
3.2 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, #22 3266, #22 3135, fin de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| BH-B2D |
Plastique |
15 |
7.1 |
3.8 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. |
Plastique |
15 |
5.2 |
2.4 |
Les réglages de tension doivent être effectués à l'aide d'un système de freinage de tension. |
3266-AWG24#, 3135-AWG24# ou bande de nickel normalement, longueur est de 70 mm ou selon les besoins du client |
H20, H21Protègeurs de température de série
La série H20, H21 s'applique à la batterie rechargeable, au ballast, au masseur, au micro-moteur, au transformateur, aux outils électriques, aux appareils et instruments thermoélectriques, etc.
L'approbation de certification UL,CQC,TUV et RoHS du produit.
