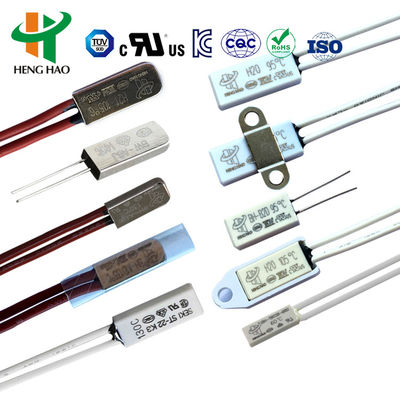

Réinitialisation automatique du fusible thermique
Les séries BW & BH qui peuvent protéger contre le sur-courant et la sur-température sont scellées fermement, la résistance interne est faible, aucun bruit et réinitialisées automatiquement.Lorsque le courant traverse le bimetal qui est sensible à la température et au courant, l'état du bimetal sera modifié par une température ou un courant excessifs pour couper le circuit ou l'allumer.Comme il n'y a pas de retard d'effet de température dans le cas d'un courant soudain..
Thermostat de la série BHSpécification
Rating électrique:
| Classification électrique |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
| Température à ciel ouvert |
(30 à 150) ± 5°C; 5°C par étape |
| Réinitialiser la température |
2/3 de la température d'action avec une tolérance de ±15°C. La température de réinitialisation peut également être fournie selon les exigences du client. |
| Durée de vie |
10000 fois |
| Taille |
L15 mm W7,1 mm H3,8 mm |
| Fil de plomb |
# 22 3266, bout de demi-tripping, la longueur est de 70 mm, ou selon les besoins du client |
| Numéro de fichier UL |
E487478 |
| Numéro du certificat CQC |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| Numéro du certificat TUV |
B160592241002 |
Protègeurs thermiques de la série KSD9700Dimension
| Modèle |
Le cas |
Longueur ((mm) |
largeur ((mm) |
Hauteur (mm) |
Vol. & Actuel |
Fil de plomb |
| H20 |
Plastique |
18.5 |
8 |
4 |
Les réglages de tension doivent être effectués à la vitesse maximale de l'appareil. |
#20 3135, bout de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|
| H2O |
Métal |
18.5 |
7.3 |
3.8 |
| H2O |
Métal |
20 |
8 |
4 |
Le régulateur de tension doit être utilisé. |
# 16 3135 |
| BH-A1D |
Métal |
15 |
6.6 |
3.2 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
#20 3135, #22 3266, #22 3135, fin de 5 mm
à demi-tripper, la longueur est de 70 mm, ou selon les besoins du client
|

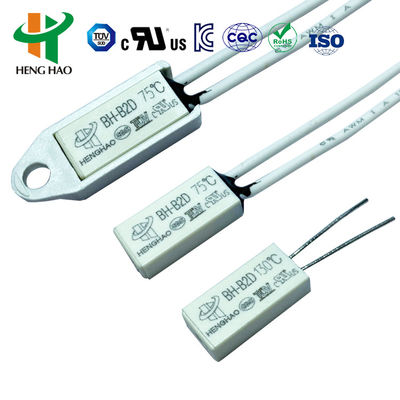

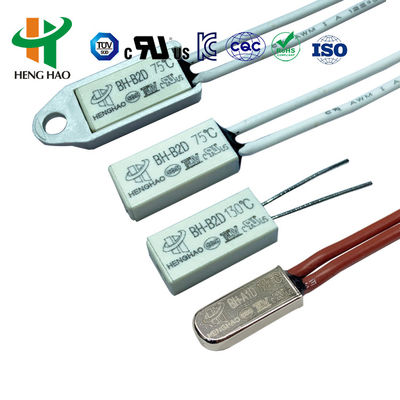

| BH-B2D |
Plastique |
15 |
7.1 |
3.8 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. |
Plastique |
15 |
5.2 |
2.4 |
Les réglages de tension doivent être effectués à la vitesse de l'appareil. |
3266-AWG24#, 3135-AWG24# ou bande de nickel normalement, longueur est de 70 mm ou selon les besoins du client |
Le numéro de sérieRéinitialisation automatique du fusible thermique
Les régulateurs de température, les dispositifs de protection efficaces et fiables, ainsi que les dispositifs d'alarme, sont largement utilisés dans divers types de moteurs de 1,5 chevaux, régulateurs de température, soudeuses à onduleur, commutateurs de puissance,régulateur de température, les ballasts de lampes fluorescentes, les appareils électriques à régulateur de température et autres équipements électriques pour prévenir le surcourant et la surchauffe causés par un état de travail anormal.Des types renforcés pouvant résister à une pression de 3.5 MPa sont adaptés à l'installation d'un moteur revêtu de plastique.
| Le code |
Température |
Le code |
Température |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Thermostat de la série BW / protecteur thermique KSD9700 / protecteur thermique BW9700
1Principes et structure des thermostats de la série BW
Les protecteurs universels et améliorés de série BW avec un grand boîtier métallique sont composés d'un boîtier métallique thermiquement conducteur, de pièces bimetalliques soudéses avec un point de contact en alliage d'argent, d'un support conducteur,support de fixation de l'isolationEn cas de fonctionnement anormal, en même temps que l'augmentation de la température de l'environnement à la valeur définie, les pièces bimetalliques effectuent une action rapide,ouvrir le point de contactLorsque l'appareil est refroidi à la température nécessaire pour un fonctionnement sûr, le point de contact se ferme automatiquement et reprend son fonctionnement normal.
2. protecteurs thermiques de la série BW
2.1Type d'interrupteur: normalement fermé, normalement ouvert.
2.2Voltage / courant de fonctionnement: AC250V / 5A; AC125V / 8A
2.3Température de fonctionnement: 40 à 150°C (une étape pour chaque 5°C)
2.4Tolérance standard: +-3 °C / +-5 °C / +-7 °C
2.5Température de réinitialisation: température de fonctionnement diminuée de 15 à 45°C
2.6Résistance de fermeture au contact: ≤ 50 mΩ
2.7Résistance à l'isolation: ≥ 100 mΩ
2.8- Résistance électrique: AC1500V/1min sans phénomène de panne et de flashover.
2.9Durée de vie: 10000 fois
3. Protègeurs thermiques de la série BW
|
Modèle
|
Longueur
|
largeur
|
Très haut
|
|
BW9700
|
20
|
7.3
|
3.8
|
4Protègeurs de température de la série BW Application
La série BW s'applique à la batterie rechargeable, au ballast, au masseur, au moteur, au transformateur, aux outils électriques, aux appareils et instruments thermoélectriques, etc.
|
Le code
|
Température à ciel ouvert
|
Réinitialiser la température
|
Le code
|
Température ouverte
|
Réinitialiser la température
|
|
045
|
45+-4,5°C
|
≥ 33°C
|
105
|
105+-5°C
|
75+-15°C
|
|
050
|
50+ à 5°C
|
≥ 35°C
|
110
|
110+-5°C
|
75+-15°C
|
|
055
|
55+-5°C
|
42+-6°C
|
115
|
115+-5°C
|
80+-15°C
|
|
060
|
60+-5°C
|
45+-8°C
|
120
|
120+-5°C
|
85+ à 15°C
|
|
065
|
65+-5°C
|
48+ à 10°C
|
125
|
125+ à 5°C
|
85+ à 15°C
|
|
070
|
70+ à 5°C
|
50+ à 12°C
|
130
|
130+-5°C
|
90+-15°C
|
|
075
|
75+-5°C
|
53+ à 14°C
|
135
|
135+-5°C
|
95+-15°C
|
|
080
|
80+-5°C
|
55+ à 15°C
|
140
|
140+-5°C
|
100+-15°C
|
|
085
|
85+-5°C
|
60+ à 15°C
|
145
|
145+-5°C
|
100+-15°C
|
|
090
|
90+-5°C
|
65+ à 15°C
|
150
|
150+-5°C
|
105+-15°C
|
|
095
|
95+-5°C
|
70+-15°C
|
155
|
155+-5°C
|
110+-15°C
|
|
100
|
100+-5°C
|
70+-15°C
|
|
|
|
L'approbation de la certification UL,CQC,VDE et RoHS du produit.
