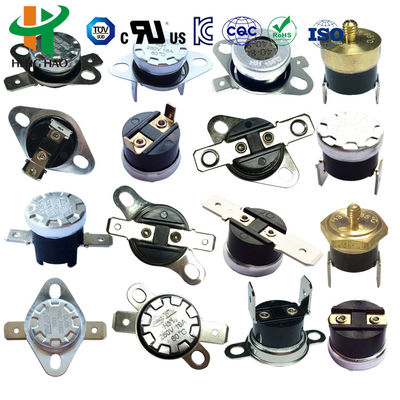

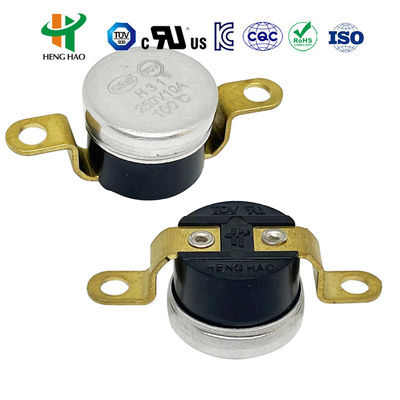

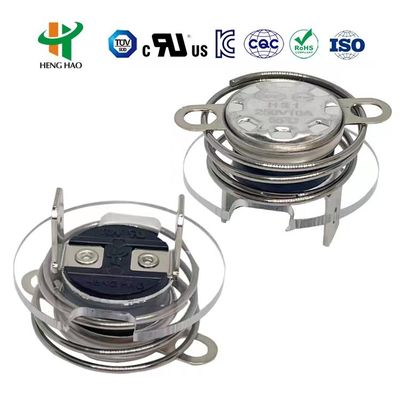

Interrupteur de protection de température du thermostat KSD301
Fusible thermique à réarmement manuel et automatique
Le thermostat de la série KSD fonctionne selon le principe de disques bimétalliques qui se déclenchent lors de la détection des changements de température. Cette action rapide active les contacts internes pour ouvrir ou fermer le circuit. Les principales caractéristiques comprennent une température de fonctionnement fixe, une action rapide fiable, un flashover minimal, une longue durée de vie et une réduction des interférences radio.
Spécifications du thermostat KSD301
| Paramètre |
Spécification |
| Tension et courant |
CA 125V max 15A ; CA250V 5A 10A 15A max 16A |
| Température d'action |
0~250℃ |
| Différence de température de récupération et d'action |
0 à 25 degrés, ou selon la demande du client |
| Déviation de température |
±3 / ±5 / ±10 degrés ou selon la demande du client |
| Résistance du circuit |
≤50mΩ (Valeur initiale) |
| Résistance d'isolement |
CA50Hz 1500V / min, pas de claquage (État normal) |
| Cycle de vie |
≥100000 fois |
| Type de contact |
Normalement fermé ou Normalement ouvert |
| Support de montage |
Mobile ou immobile |
| Type de borne |
a. Type de borne : série 187 de 4,8*0,5 mm et 4,8*0,8 mm, série 250 de 6,3*0,8 mm
b. Angle de la borne : angle de courbure : 0~90°C en option |
| Boîtier |
Plastique ou céramique |
| Face du capteur de température |
Capuchon en aluminium ou tête en cuivre |
Types de réarmement automatique et manuel du KSD301

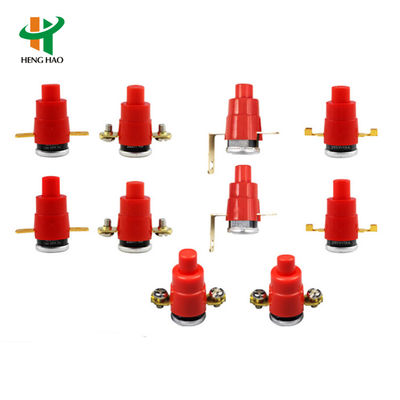

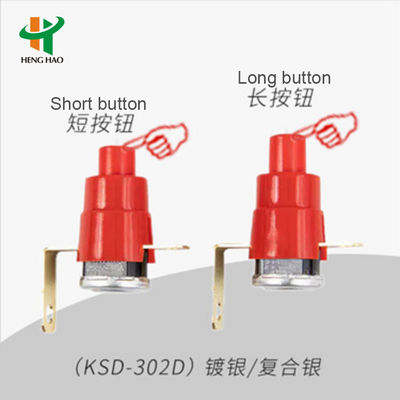

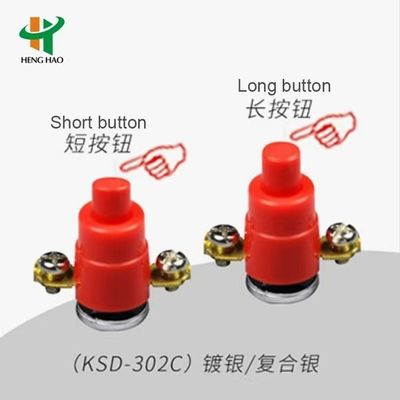

Type de réarmement manuel
Les composants de détection de température sont constitués d'une bande bimétallique. Lorsque la température atteint la plage d'action, elle se déclenche rapidement pour se déconnecter. Le point de contact ne peut pas se réinitialiser automatiquement - le circuit doit être reconnecté en appuyant sur le bouton de réinitialisation après que la température ait baissé d'environ 20°C.
Remarque : 1. Appliquer une force de 4 à 6 N lors de la réinitialisation - une force excessive peut endommager le mécanisme. 2. Pour un fonctionnement correct, maintenir un dégagement d'au moins 20,4 mm entre le bouton de réinitialisation et le couvercle.

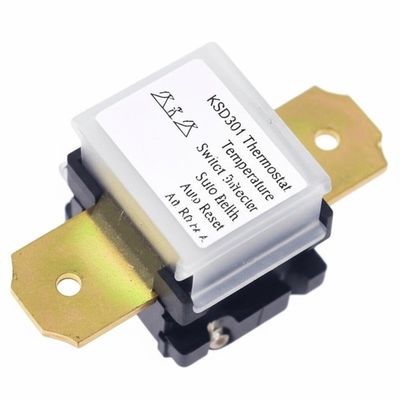

Type de réarmement automatique
Utilise un mécanisme de bande bimétallique similaire, mais se réinitialise automatiquement et reprend le fonctionnement lorsque la température baisse jusqu'au point de réinitialisation spécifié sans intervention manuelle.
Applications du thermostat KSD301
Largement utilisé pour le contrôle de la température dans les appareils ménagers, notamment :
- Cafetières
- Grille-pains automatiques
- Laminateurs
- Bouilloires électriques
- Pistolets à vapeur
- Fers à repasser à vapeur
- Chauffages d'appoint
- Fours à micro-ondes
- Distributeurs d'eau
Réglages de température
| Temp. d'ouverture |
Temp. de réinitialisation |
Temp. d'ouverture |
Temp. de réinitialisation |
Temp. d'ouverture |
Temp. de réinitialisation |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
| 15℃±5℃ |
5℃±5℃ |
125℃±5℃ |
105℃±10℃ |
235℃±5℃ |
205℃±10℃ |
| 20℃±5℃ |
5℃±5℃ |
130℃±5℃ |
110℃±10℃ |
240℃±5℃ |
210℃±10℃ |
| 25℃±5℃ |
10℃±5℃ |
135℃±5℃ |
115℃±10℃ |
245℃±5℃ |
215℃±10℃ |
| 30℃±5℃ |
15℃±5℃ |
140℃±5℃ |
120℃±10℃ |
250℃±5℃ |
220℃±10℃ |
Paramètres de température personnalisés disponibles selon les exigences du client.
Certifications
Ce produit a l'approbation de certification UL, CQC, TUV et RoHS.
