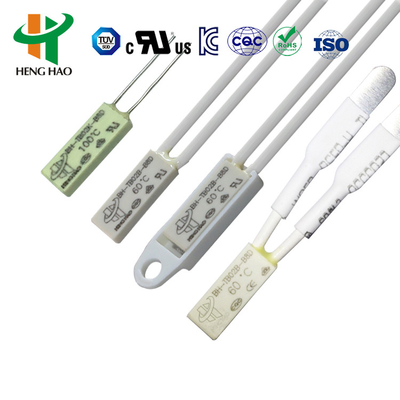

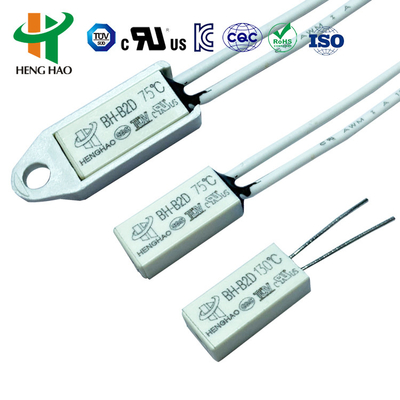

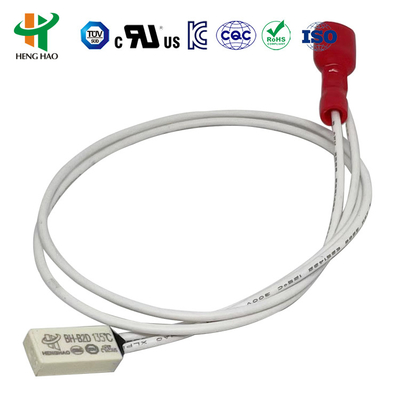

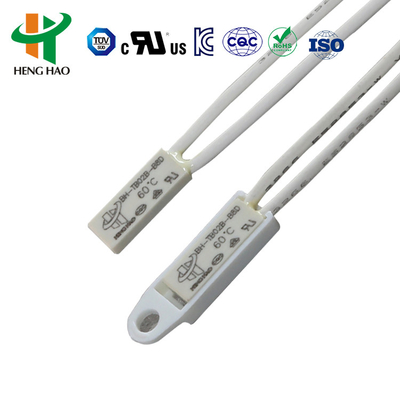

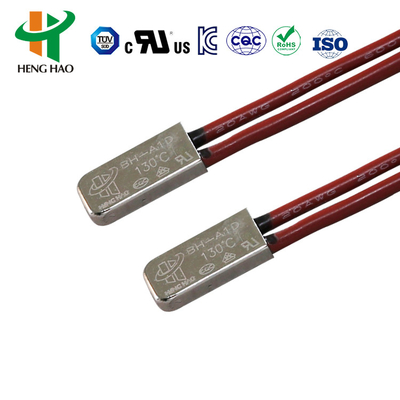

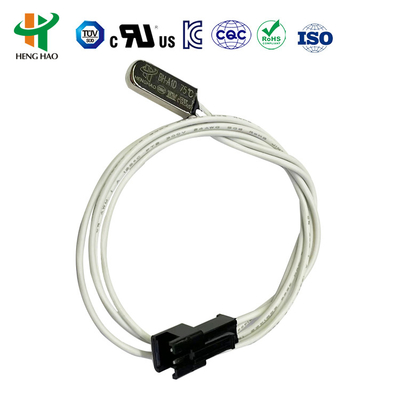

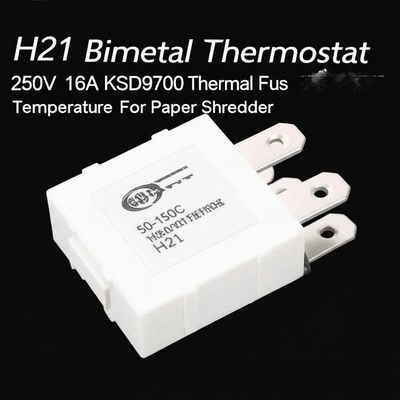

H21 Bimetal Thermostat 250V 16A 50-150C KSD9700 Commutateur de température de fusible thermique pour déchiqueteuse de papier
- 9700 thermostat de sériePrincipe et structure
Les protecteurs universels et améliorés de série BW avec un grand boîtier métallique sont composés d'un boîtier métallique thermiquement conducteur, de pièces bimetalliques soudéses avec un point de contact en alliage d'argent, d'un support conducteur,support de fixation de l'isolationEn cas de fonctionnement anormal, en même temps que l'augmentation de la température de l'environnement à la valeur définie, les pièces bimetalliques effectuent une action rapide,ouvrir le point de contactLorsque l'appareil est refroidi à la température nécessaire pour un fonctionnement sûr, le point de contact se ferme automatiquement et reprend son fonctionnement normal.
- 2. Protecteur thermique de la série BWSpécification
2.1.Type d'interrupteur: normalement fermé, normalement ouvert.
2.2.Voltage / courant de fonctionnement: AC250V / 5A; AC125V / 8A
2.3.Température de fonctionnement: 40 ~ 150°C(une étape pour 5°C)
2.4.Tolérance standard:+-3°C/+-5°C/+-7°C
2.5.Température de réinitialisation: température de fonctionnement diminuée de 15 à 45 °C°C
2.6.Résistance de fermeture du contact:≤50 mΩ
2.7.Résistance à l'isolation:≥100 mΩ
2.8.Résistance électrique: AC1500V/1min, exempt de phénomènes de panne et de flashover.
2.9.Durée de vie: 10000 fois
- 3. Protecteur thermique de la série BWs Dimension
|
Modèle
|
Longueur
|
largeur
|
Très haut
|
|
BW9700
|
20
|
7.3
|
3.8
|
- 4. Protecteurs de température de la série BWApplication du projet
la série BW est applicable à la batterie rechargeable,Ballast, masseur,moteur,un transformateur,outils électriques,appareil électrique thermique et instrument, etc.
|
Le code
|
Température à ciel ouvert
|
Réinitialiser la température
|
Le code
|
Température ouverte
|
Réinitialiser la température
|
|
045
|
45 et 4.5°C
|
≥ 33°C
|
105
|
105 + 5°C
|
75 + 15°C
|
|
050
|
50 + 5°C
|
≥ 35°C
|
110
|
110 + 5°C
|
75 + 15°C
|
|
055
|
55 + 5°C
|
42 + 6°C
|
115
|
115 + 5°C
|
80 + 15°C
|
|
060
|
60 + 5°C
|
45 + 8°C
|
120
|
120 + 5°C
|
85 + 15°C
|
|
065
|
65 + 5°C
|
48 plus 10°C
|
125
|
125 + 5°C
|
85 + 15°C
|
|
070
|
70 + 5°C
|
50 + 12°C
|
130
|
130 + 5°C
|
90 + 15°C
|
|
075
|
75 + 5°C
|
53+14°C
|
135
|
135 + 5°C
|
95 + 15°C
|
|
080
|
80 + 5°C
|
55 + 15°C
|
140
|
140 + 5°C
|
100 + 15°C
|
|
085
|
85 + 5°C
|
60 + 15°C
|
145
|
145 + 5°C
|
100 + 15°C
|
|
090
|
90 + 5°C
|
65 + 15°C
|
150
|
150 plus 5°C
|
105 + 15°C
|
|
095
|
95 + 5°C
|
70 + 15°C
|
155
|
155 + 5°C
|
110 + 15°C
|
|
100
|
100 plus 5°C
|
70 + 15°C
|
|
|
|
L'approbation de la certification UL,CQC,VDE et RoHS du produit.
