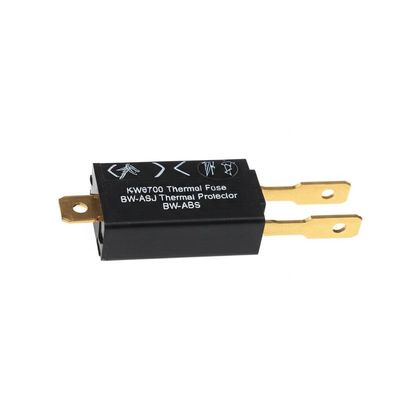

Fuseau thermique à réinitialisation automatique 9700K avec une plage de température de 50 à 150 °C 10000 cycles de vie et un grand boîtier métallique

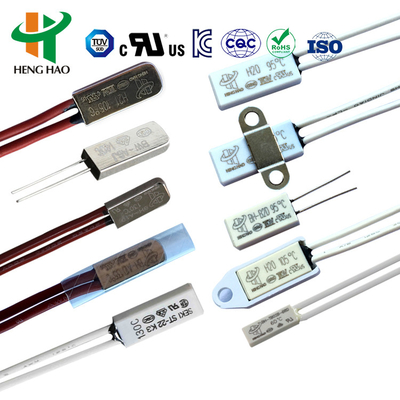

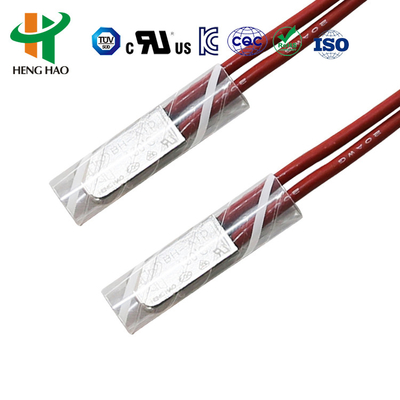

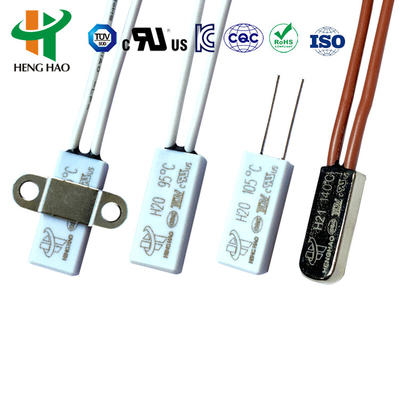

Les protecteurs universels et améliorés des séries H20 et H21 sont dotés de grands boîtiers métalliques composés d'un boîtier métallique thermoconducteur, de pièces bimétalliques soudées avec un point de contact en alliage d'argent, d'un support conducteur, d'un support de fixation isolant, d'une bande de contact fixe et d'un câble résistant à la chaleur. En cas de fonctionnement anormal, lorsque la température ambiante augmente jusqu'à la valeur définie, les pièces bimétalliques agissent rapidement pour ouvrir le point de contact et déconnecter le circuit. Une fois refroidi à une température de fonctionnement sûre, le point de contact se ferme automatiquement pour rétablir le fonctionnement normal.

La série H20/H21 convient aux batteries rechargeables, aux ballasts, aux masseurs, aux micromoteurs, aux transformateurs, aux outils électriques, aux appareils électriques chauffants et aux instruments.

Les composants de détection de température sont constitués d'une bande bimétallique. Lorsque la température atteint la plage de température d'action, elle saute rapidement et le disque mobile se déconnecte. Lorsque la température baisse jusqu'à un point de température fixe, le point de contact ne peut pas se réinitialiser avant de reconnecter le circuit en appuyant sur le bouton de réinitialisation.

Notes importantes :

• Ce type de thermostat à réinitialisation manuelle peut se réinitialiser lorsque la température baisse de 20°C après l'action rapide en appuyant sur le bouton de réinitialisation (4~6 N recommandés - éviter une force excessive)
• Pour assurer un fonctionnement normal, la distance entre le bouton de réinitialisation et le couvercle fermé ne doit pas être inférieure à 20,4 mm
