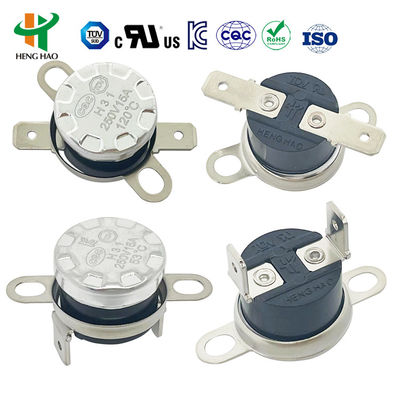

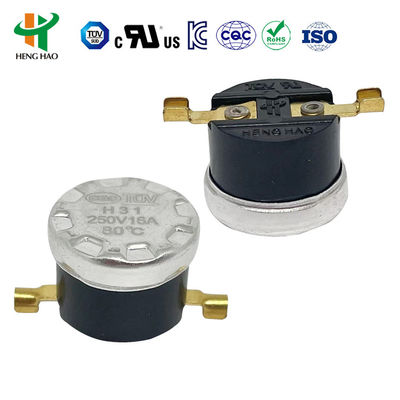

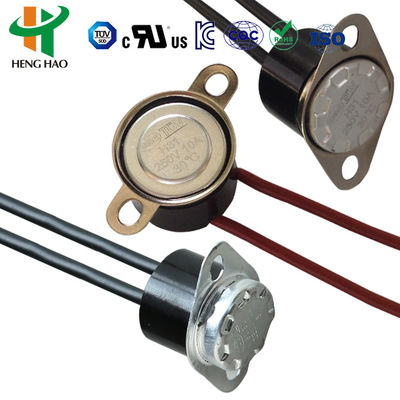

Fusible thermique KSD301-R Interrupteur thermique KSD301 Interrupteur de température
Le thermostat de la série KSD fonctionne selon le principe des disques bimétalliques qui se déclenchent lorsque des changements de température se produisent. Cette action de déclenchement active des contacts internes pour ouvrir ou fermer le circuit. Les principales caractéristiques comprennent des températures de fonctionnement fixes, une action de déclenchement fiable, un flashover minimal, une durée de vie prolongée et une réduction des interférences radio.
Spécifications du thermostat KSD301
| Paramètre |
Spécification |
| Tension et courant |
CA 125V max 15A ; CA250V 5A 10A 15A max 16A |
| Température d'action |
0~250℃ |
| Différence de température de récupération et d'action |
0 à 25 degrés, ou selon la demande du client |
| Déviation de température |
±3 / ±5 / ±10 degrés ou selon la demande du client |
| Résistance du circuit |
≤50mΩ (Valeur initiale) |
| Résistance d'isolement |
CA50Hz 1500V / min, pas de claquage (état normal) |
| Cycle de vie |
≥100000 fois |
| Type de contact |
Normalement fermé ou Normalement ouvert |

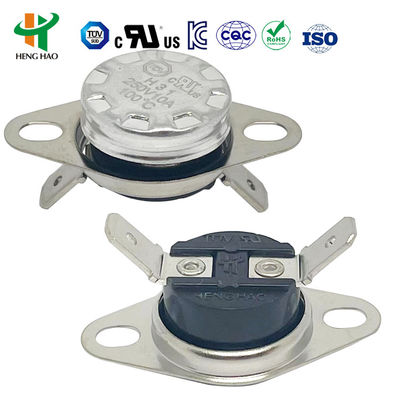

| Support de montage |
Deux types : mobile ou immobile |
| Type de borne |
a. Type de borne : série 187 de 4,8*0,5 mm et 4,8*0,8 mm, série 250 de 6,3*0,8 mm
b. Angle de la borne : angle de courbure : 0~90°C en option |
| Boîtier |
Plastique ou céramique |
| Face du capteur de température |

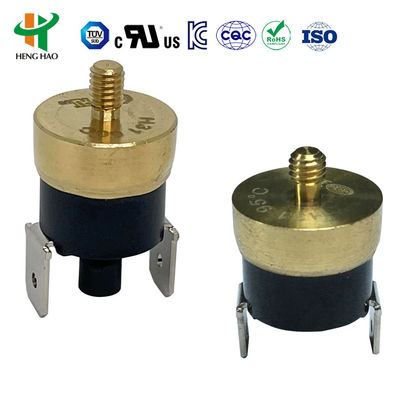

Capuchon en aluminium ou tête en cuivre |
Types de réinitialisation automatique et manuelle KSD301
Type de réinitialisation manuelle
Les composants de détection de température sont constitués d'une bande bimétallique. Lorsque la température atteint la plage d'action, elle se déconnecte rapidement. Le point de contact ne peut pas se réinitialiser tant que le circuit n'est pas reconnecté en appuyant sur le bouton de réinitialisation lorsque la température descend à un point fixe.
Remarque : 1. Ce type peut se réinitialiser lorsque la température descend de 20°C après l'action de déclenchement en appuyant sur le bouton de réinitialisation (force recommandée de 4 à 6 N). 2. Pour un fonctionnement normal, maintenir une distance d'au moins 20,4 mm entre le bouton de réinitialisation et le couvercle fermé.
Type de réinitialisation automatique
Les composants de détection de température sont constitués d'une bande bimétallique. Lorsque la température atteint la plage d'action, elle se déconnecte rapidement. Le point de contact se réinitialise automatiquement lorsque la température descend à un point fixe.
Applications du thermostat bimétallique KSD301
Largement utilisé pour le contrôle de la température dans les appareils ménagers, y compris les cafetières, les grille-pains automatiques, les plastifieuses, les bouilloires électriques, les pistolets à vapeur, les fers à vapeur, les chauffe-vent, les fours à micro-ondes et les distributeurs d'eau.
Réglages de température
| Temp. d'ouverture |
Temp. de réinitialisation |
Temp. d'ouverture |
Temp. de réinitialisation |
Temp. d'ouverture |
Temp. de réinitialisation |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| Réglages de température personnalisés disponibles selon la demande du client |
Certifications de produits : approuvé UL, CQC, TUV et RoHS
